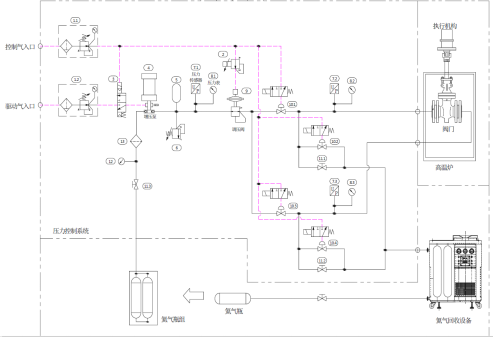

1測量控制系統原理圖
2配置
序號 |
名稱 |
規格及型號 |
單位 |
數量 |
品牌要求 |
1 |
調壓過濾器 |
1/2”，5μm |
件 |
2 |
日本SMC或等同 |
2 |
電氣比例閥 |
3/8”，0.9Mpa |
件 |
1 |
日本SMC或等同 |
3 |
電磁閥 |
兩位三通，1/2”，外部先導 |
件 |
1 |
日本SMC或等同 |
4 |
增壓泵 |
GB-D30 |
件 |
1 |
美國SC或等同 |
5 |
儲氣罐 |
35MPa，2L |
件 |
1 |
格瑞特或等同 |
6 |
安全閥 |
6000psi |
件 |
1 |
FITOK或等同 |
7 |
數字壓力表 |
0-40Mpa，0.02 級 |
件 |
3 |
中圖儀器或等同 |
8 |
壓力表 |
0-40Mpa，表徑100，1.0 級 |
件 |
3 |
HPT或等同 |
9 |
調壓閥 |
44-11 系列，50-6000psi |
件 |
1 |
TESCOM或等同 |
10 |
氣控閥 |
3/8”，60000psi |
件 |
4 |
PARKER或等同 |
11 |
手動針閥 |
3/8”，6000Psi，316SS |
件 |
3 |
FITOK或等同 |
12 |
壓力表 |
0-25Mpa |
件 |
1 |
HPT或等同 |
13 |
過濾器 |
3/8”，6000Psi，316SS |
件 |
1 |
FITOK或等同 |
14 |
設備管道接頭 |
不銹鋼材質 |
套 |
1 |
|
15 |
泵閥柜 |
碳鋼烤漆 |
套 |
1 |
|
16 |
氦氣回收裝置 |
氦氣回收率≥85% |
套 |
1 |
國產中等及以上 |
17 |
電腦 |
19 寸顯示屏 |
臺 |
1 |
DELL或等同 |
18 |
PLC |
S7-300 |
套 |
1 |
同等或以上 |
19 |
軟件 |
集成高溫爐信號接受及反饋 |
套 |
1 |
|
20 |
控制柜 |
|
套 |
1 |
國產中等及以上 |
21 |
氦氣瓶組 |
瓶數請供應商根據容積計算確定 |
組 |
1 |
國產中等及以上 |
更多試驗機參考思明特網站。
