設備如下圖，分為壓力調節裝置（裝在控制室）、壓力控制裝置、空氣密度測量裝置、流量調節閥、進氣控制管、管徑變換適配器、等6個部分。通過流量控制閥、控制模塊、壓力傳感器，實時控制穩壓箱內壓力與高原壓力相同。

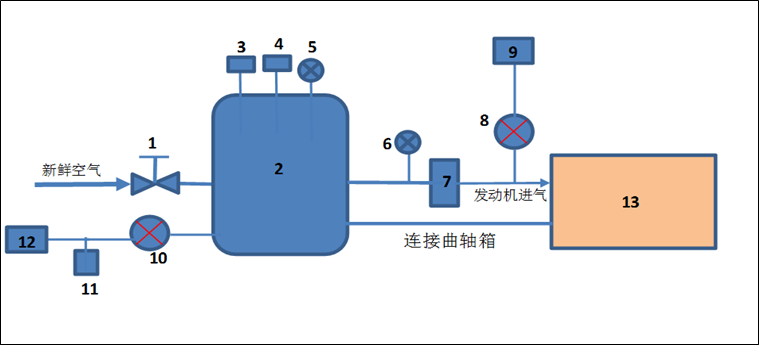

①空氣流量調節閥 ②穩壓箱③④⑤控制模塊、傳感器⑥⑦⑧監測模塊⑨氧量分析儀⑩真空泵⑪氣液分離器⑫氣體壓力計

參數介紹：
．圧力調整范圍：101～60kPa(絕對圧力)
3．預估吸入空氣量：發動機吸入空氣量1500～14000L/min
4．預估車速：0～180km/h　
5．使用環境：溫度20～40℃、濕度30～80%
6．調壓精度：一定速、一定負荷走行時±1.0%、加減速時±5%
7. 響應：壓力變化響應時間小于等于0.5s，壓力穩定時間0.5s。
7．控制方法：對 設定的壓力值F/B控制、可 控制開度的手動調節閥
8．接線配管：設備的壓力調節室需在車輛的橫向方向2m或者以上距離，需要配備足夠長，可適應發動機管直徑的連接管道。
9.壓力傳感器：車輛進氣口處設置壓力傳感器，監測連接管轉接到進氣口壓力值。
10.顯示機能：該裝置上需要有面板顯示目標壓力、發動機進氣壓力、調壓箱壓力、作動狀態等信息。
11.對環境影響：保證設備的散熱和冷卻，不會對周圍環境氣溫造成±1℃以上的影響。
12.安全：設備應放置在環境箱內無風險的地方。其他項目需要滿足DNTC安全基準。
13.試運行：對現場作業人員培訓教育，指導操作方法及安全注意事項。
