一、產品介紹
濟南思明特科技有限公司研發的防回流試驗裝置主要用于模擬實際工況下液體或氣體在管道系統中的流動情況，以測試防回流裝置在防止流體反向流動方面的性能。它通常包括測試平臺、控制系統、數據采集系統和必要的輔助設備。
二、防回流試驗裝置
真空：-0.85bar，
精度1.0級
水壓：0~0.5Mpa
精度1.0級
計時范圍及精度：0-500秒，精度：0.01秒
環境溫度：室溫~35℃
相對濕度：20~90%
設備供電：三相五線制380V AC，電壓波動范圍±10%，功率3kW
噪音：真空裝置工作狀態下噪音
真空罐容積：1.0m3
三、防回流試驗試驗方法
安裝
1拆除噴槍頭(抽取式水嘴的水嘴頭不拆除),出水口末端連接內徑為(13土1.5)mm的透明管。

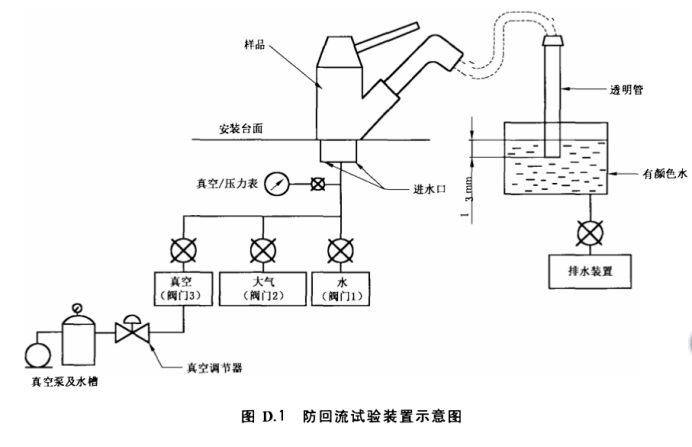

2 樣品根據制造商的安裝說明書按圖D.1的要求將其安裝在正常的工作位置，進水端連接供水裝置、真空系統和大氣(見圖D.1)。
測試
1閥芯打開,閥門 1打開,讓水流過樣品5 min。
2 關閉閥門1,打開閥門2,將樣品中的存留水排除干凈。
3將透明管的最末端浸人 盛有顏色水容器的水面下13 mm,盛水容器中有顏色水的水位應與安裝平面一致。
4關閉閥門 2,打開閥門3。
5施加0.085 MPa的真空壓,并保持5 min。
6 關閉閥門3,逐漸打開閥門2,使樣品進水端的壓力逐步回復到大氣壓力。
7關閉閥門 2,逐漸打開閥門3。
8逐漸將真空度從0MPa升到0.085MPa,然后逐漸回復到0MPa。
9打開閥門3,快速地開關閥門2至少5次,以產生急速壓力變化，使真空度在0 MPa~0.085 MPa變化。
10觀察透明管內水位是否上升,若水位 上升,則說明有虹吸產生。
|
