抗扭性能
分集水器主體抗彎性能試驗應按照以下步驟進行：將分集水器主體一端固定于測試臺，見圖6；將固定件與分集水器主體另一端進行螺紋連接，應扭滿全部絲扣，管道4應支撐好，使其不會產生彎曲力矩；在F處施加如表3規定的扭矩值，保持10s，目測檢查分集水器破損情況；按規定的方法進行氣密性和壓力強度試驗。
標引序號說明：
1—— 固定體管道；
2——管道；
3——分水器主體；
4——管道；
5——管道支撐體。

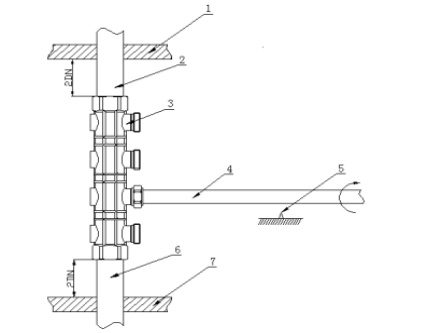

分集水器主體抗彎性能試驗應按照以下步驟進行：將分集水器主體一端固定于測試臺，見圖7；將適配器與分集水器支路（近固定端第二支路）進行螺紋連接，應扭滿全部絲扣，管道4應支撐好使其不會產生彎曲力矩；在F處施加表3規定的扭矩值，保持10s，目測檢查分集水器破損情況；按規定的方法進行氣密性和壓力強度試驗。
標引序號說明：
1—— 固定體管道；
2——管道；
3——分水器主體；
4——管道；
5——管道支撐體；
6——管道；
7——管道固定體。
|
