閥門水壓測試臺檢測原理：將產品兩側法蘭夾緊密封，注滿水，排空空氣，通過增壓泵注水增壓到指定壓力，保壓10分鐘。（上圖為手動裝置）
一、工況條件：
1、高測試內壓力：標準產品17MPa（class600等級壓力11MPa的1.5倍），特殊產品63MPa（設計壓力42MPa(Class2500)的1.5倍）.首先保證標準產品需求。
2、注入介質：水
3、溫度：環境溫度（常溫）

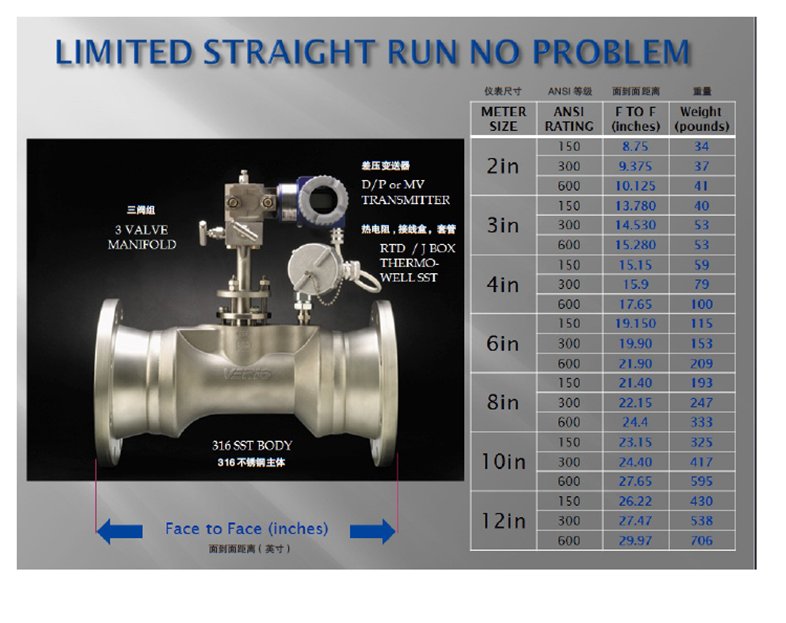

4、夾裝產品規格及FF值：見下圖表
5、密封面及法蘭規格：按ASME B16.5法蘭標準要求，尺寸規格及等級按下表。
兩側法蘭的平行度為0.762mm(不平行時還要求做到絕對的密封性)
二、水壓試驗臺自動裝置技術要求：
1、一機多用（適用下圖中所有產品），含液壓自動夾裝及自動增壓調壓設備。
2、自動液壓夾裝密封兩側法蘭，(壓緊力顯示)并可調節；
3、注水口取在兩側法蘭面任一面上，自動注水增壓，帶內壓表，可調允許壓力范圍的 值，能保壓。好具有自動計時功能。
4、兩側夾裝板密封面水紋線按ASME B16.5法蘭標準要求，密封面采用纏繞式墊片，匹配相應等級。(參考：因不需螺栓孔，兩側夾裝板可以統一按12”class600法蘭密封面(φ289mm)加工，這樣，12”class600以下法蘭均可用。)
5、設計高壓力按我們要求的水壓內壓力的1.5倍（少）。
6、常與水接觸的部件要求采用304材質?；蛴懈玫姆浪冷P措施。

點擊參考思明特 閥門水壓試驗機
