8.3試樣準(zhǔn)備
對于機(jī)織物,試樣的長度方向應(yīng)平行于織物的經(jīng)向或緯向,其寬度應(yīng)根據(jù)留有毛邊的寬度而定。從條樣的兩側(cè)拆去數(shù)量大致相等的紗線,直至試樣的寬度符合8.2規(guī)定的尺寸。毛邊的寬度應(yīng)保證在試驗過程中長度方向的紗線不從毛邊中脫出。
注:對一般機(jī)織物,毛邊約為5 mm或15根紗線的寬度較為合適。對較緊密的機(jī)織物,較窄的毛邊即可。對較稀松的機(jī)織物,毛邊約為10 mm。
對于每厘米僅包含少量紗線的織物,拆邊紗后應(yīng)盡可能接近試樣規(guī)定的寬度(見8.2)。計數(shù)整個試樣寬度內(nèi)的紗線根數(shù),如果大于或等于20根,則該組試樣拆邊紗后的試樣紗線根數(shù)應(yīng)相同;如果小于
20根,則試樣的寬度應(yīng)至少包含20 根紗線。如果試樣寬度不是50 mm士0.5 mm,試樣寬度和紗線根數(shù)應(yīng)在試驗報告中說明。
對于不能拆邊紗的織物,應(yīng)沿織物縱向或橫向平行剪切為寬度為50mm的試樣。一些只有撕裂才能確定紗線方向的機(jī)織物,其試樣不應(yīng)采用剪切法達(dá)到要求的寬度。
9程序
9.1設(shè)定隔距長度
對于斷裂伸長率小于或等于75%的織物,隔距長度為200 mm士1 mm;對于斷裂伸長率大于75% 的織物，隔距長度為100 mm土1 mm(見8.2和9.2)。
9.2 設(shè)定拉伸速度

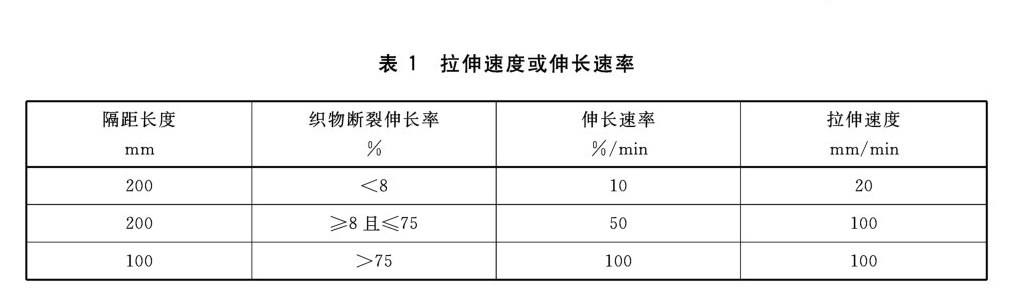

根據(jù)表1中的織物斷裂伸長率,設(shè)定拉伸試驗儀的拉伸速度或伸長速率。
9.3 夾持試樣
9.3.1 通則
試樣可采用在預(yù)張力下夾持,或者采用松式夾持,即無張力夾持。當(dāng)采用預(yù)張力夾持試樣時,產(chǎn)生的伸長率應(yīng)不大于2%。如果不能保證,則采用松式夾持。
注:同一樣品的兩方向的試樣采用相同的隔距長度、拉伸速度和夾持狀態(tài),以斷裂伸長率大的一方為準(zhǔn)。
9.3.2 松式夾持
采用松式夾持方式夾持試樣的情況下,在安裝試樣以及閉合夾鉗的整個過程中其預(yù)張力應(yīng)保持低于9.3.3中給出的預(yù)張力,且產(chǎn)生的伸長率不超過2%。
計算斷裂伸長率所需的初始長度應(yīng)為隔距長度與試樣達(dá)到預(yù)張力的伸長之和。試樣的伸長從強(qiáng)力-伸長曲線圖上對應(yīng)于9.3.3中給出的預(yù)張力處測得。
如果使用電子裝置記錄伸長,應(yīng)確保計算斷裂伸長率時使用準(zhǔn)確的初始長度。
9.3.3采用預(yù)張力夾持
9.4 測定
9.4.1測定和記錄
在夾鉗中心位置夾持試樣,以保證拉力中心線通過夾鉗的中點(diǎn)。
啟動試驗儀,使可移動的夾持器移動,拉伸試樣至斷脫。記錄斷裂強(qiáng)力,單位為牛頓(N);記錄斷裂伸長或斷裂伸長率,單位毫米(mm)或百分率(%)。如果需要,記錄斷脫強(qiáng)力、斷脫伸長和斷脫伸長率。
9.4.2 滑移
如果試樣沿鉗口線的滑移不對稱或滑移量大于2mm,舍棄試驗結(jié)果。
9.4.3 鉗口斷裂
如果試樣在距鉗口線5mm以內(nèi)斷裂,則記為鉗口斷裂。當(dāng)5塊試樣試驗完畢,若鉗口斷裂的值大于最小的“正常"值,可以保留該值。如果小于最小的“正?！敝?應(yīng)舍棄該值,另加試驗以得到5個“正?！睌嗔阎怠?br>
如果所有的試驗結(jié)果都是鉗口斷裂,或得不到5個“正?！睌嗔阎?應(yīng)報告單值,且無需計算變異系
數(shù)和置信區(qū)間。鉗口斷裂結(jié)果應(yīng)在試驗報告中說明。
9.5 濕潤試驗
將試樣從液體(見8. 4.2)中取出,放在吸水紙上吸去多余的水分后，立即按9.1~9.4進(jìn)行試驗。預(yù)張力為9.3.3規(guī)定的1/2。
|
