一、應用范圍 ???????
濟南思明特管材靜液壓試驗機主要用于以下零部件的出廠檢測：塑料管材及復合管材長期耐壓和瞬間爆破試驗的檢測設備，本產品符合ISO1167、GB/T6111《流體輸送用熱塑性塑料管材耐內壓試驗方法》，及相關材料所適用的標準?？梢赃m用PVC、PE、PPR、ABS等及復合材料的內壓力檢測。也適用于鋼管、工程液壓管、石油管及汽車壓力管等各種流體輸送用管材的長期耐內壓試驗及液壓瞬時爆破試驗，以及管材管件熱穩定性能、管材耐慢速裂紋增長、管材管件系統適應性等試驗中的壓力測試。
試驗標準
GB/T6111—2003《流體輸送用熱塑性塑料管材耐內壓試驗方法》
GB/T15560—1995《流體輸送用塑料管材液壓瞬時爆破耐壓試驗方法》
GB/T13663—2000??《給水用聚乙烯PE管材》
GB/T15558.1—2003《燃氣埋地用聚乙烯PE管材》
GB/T18993.1—2003《冷熱水用氯化聚氯乙烯管道系統》
GB/T18993.2—2003《冷熱水用氯化聚氯乙烯管道系統》
GB/T18992.1—2003《冷熱水用氯化聚氯乙烯管道系統管件》
GB/T18997.1—2003《鋁塑復合壓力管鋁管搭接焊式鋁塑管》
GB/T18997.2—2003《鋁塑復合壓力管鋁管對接焊式鋁塑管》
二、控制系統
控制系統由上位機和下位機上下兩級控制系統組成，上位機主要完成圖形處理、數據處理、數據管理，用獨立的控制單元，真正實現了模塊化控制。下位機根據上位機的指令控制水壓系統實現目標壓力，能夠精確控制壓力的精度，保壓效果好，實時自動補壓，并具有斷電自動保存、通電后繼續試驗的功能，確保試驗的連續性。
三、設備特點
1、配備思明特氣體驅動自動增壓泵，可輕松實現輸出壓力任意可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
4、手動控制，plc控制及計算機控制方式可以任意選擇。
1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
2、耗氣量：1Nm3/min
3、壓力測試范圍：0—10Mpa，根據客戶實際需求，選擇相對應的壓力。
4、工作介質：水、液壓油、乳化液?！?/SPAN>
5、可根據客戶需求選擇電腦控制，顯示壓力曲線，打印報告，保存數據到excel表格。
五、型號選擇
產品名稱 |
管材靜液壓試驗機 |
產品型號 |
SUP_BPXT
|
基本原理 |
根據管材的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行管材的長時間靜液壓試驗和爆破。 |
性能參數 |
試驗壓力 |
0~10MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.01MPa |
壓力傳感器 |
試驗壓力采樣頻率1秒 |
試驗介質 |
水或液壓油 |
壓力控制方式 |
數顯控制或計算機控制 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
控溫精度 |
平均差±1℃，偏差±2℃ |
試樣安裝方式 |

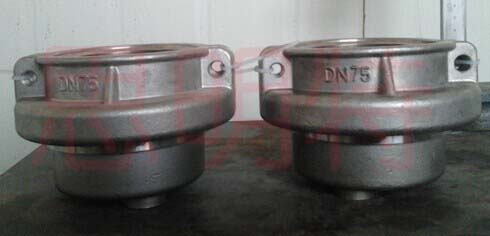

配置有工裝夾具 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制 ，電腦控制 |
適用范圍 |
塑料管材 |
