一、產品介紹：

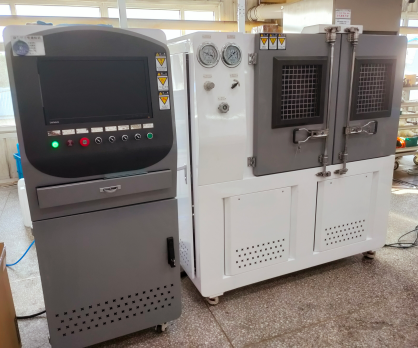

濟南思明特科技有限公司研發的航空導管水錘脈沖試驗機主要用于航空導管產品的脈沖試驗、水錘試驗、循環疲勞試驗的水錘脈沖試驗。計算機控制系統可以對試驗過程的壓力、增壓時間、脈沖頻率、波形等實現全自動控制，并可以顯示整個試驗過程的壓力曲線，打印試驗報告。通過建立模擬的工作環境，對飛機液壓導管系統的水錘脈沖進行模擬和測試，以評估導管系統的抗水錘脈沖能力和可靠性。
其他導管試驗機
HB 6442-1990 液壓導管及連接件彎管曲疲勞試驗，HB 6133-1987 液壓軟管、導管、接頭組件的脈沖試驗
| 名稱 |
型號 |
備注 |
| 導管氣密試驗機 |
SUP_QMJC |
|
| 導管爆破強度試驗臺 |
SUP_BPXT |
|
| 導管耐壓試驗機 |
SUP_XT |
|
| 導管脈沖試驗機 |
SUP_GMCST |
|
| 導管振動試驗機 |
SUP_ZDXT |
|
二、航空導管水錘脈沖試驗機參數
脈沖壓力：0-35MPa
脈沖頻率：5~30次/分鐘
試驗介質：藍油等
試樣工位：1工位~8工位
安裝方式：內置
脈沖試驗波形：正弦波、梯形波、水錘波
控制方式：工控機控制
結構組成：動力系統分、循環系統、壓力控制系統、工件安裝裝置
三、航空導管水錘脈沖試驗方法
試驗時規定溫度下的工作介質在管材內腔按一定的流量循環流動，同時按規定的要求對試件內腔施加一定循環次數的脈沖壓力。試驗進行規定的循環次數后，試件內腔壓力按設定速率升至規定值，并維持恒壓一段時間，以檢測試件耐脈沖壓力疲勞后的泄漏，系統和部件的泄漏故障可自動初步判斷。
