外密封試驗
切斷閥及其附加裝置組裝后進行氣壓密封性試驗。切斷閥處于開啟狀態,試驗時向各承壓件腔室緩慢增壓至所規定的試驗壓力。保壓3min。試驗壓力在試驗持續時間內應保持不變。用檢漏液進行檢查,各部位應無可見泄漏。進行氣密性試驗時應采取安全防護措施。
內密封試驗
1 DN50及以上切斷閥內密封高壓試驗

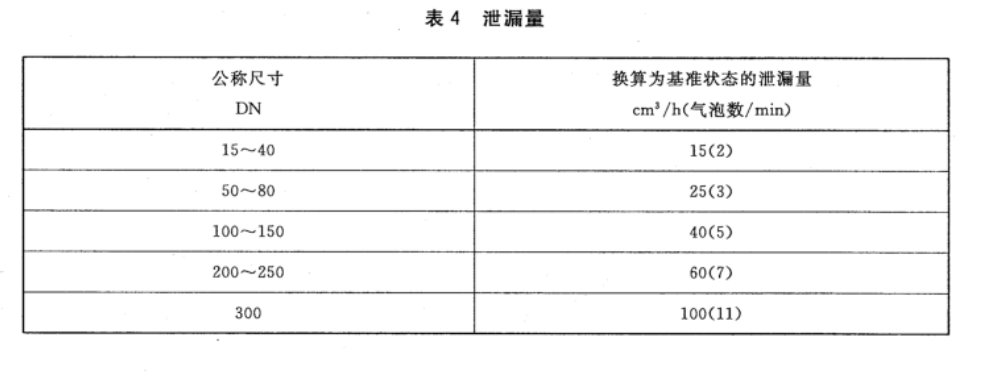

切斷閥處于關閉狀態,人口側緩慢通入1.5倍最大工作壓力的壓縮空氣,持續時間不小于3 min,泄漏量應符合表4 的規定。
2 DN50及以上切斷閥內密封低壓實驗
切斷閥處于關閉狀態,人口側通入2.5 kPa的壓縮空氣,持續時間不小于3 min,泄漏量應符合表4的規定。
3 DN50以下切斷閥內密封高壓試驗
切斷閥處于關閉狀態,人口側緩慢通入1.5倍最大工作壓力或15 kPa(取其較大值)的壓縮空氣,持續時間不小于1 min,泄漏量應符合表4的規定。
4 DN50以下切斷閥內密封低壓試驗
切斷閥處于關閉狀態,人口側通入600 Pa的壓縮空氣,持續時間不小于1 min,泄漏量應符合表4的規定。
|
