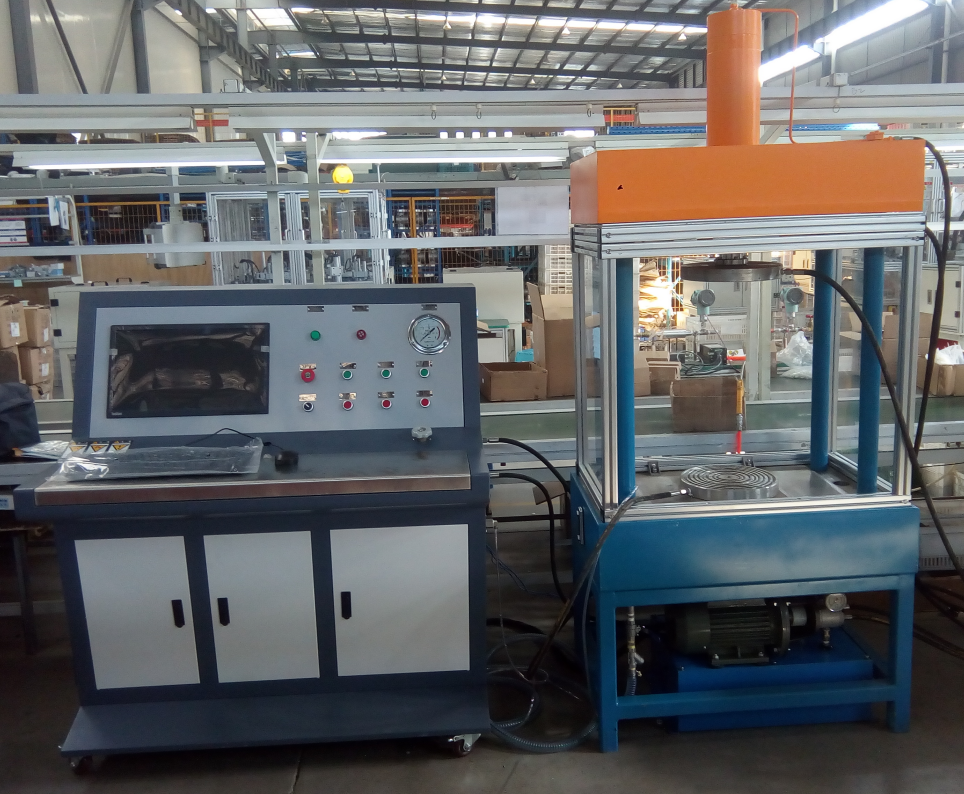

一、產品介紹
濟南思明特科技有限公司研發的流量計密封性試驗臺適用于各種流量計的強度試驗、密封性試驗、壓力傳感器和壓力標準的比對試驗等。要求設有壓緊油缸自鎖功能，當測試流量計腔內有壓力時，壓緊油缸不能松開，防止操作失誤時起保護作用。對被測試流量計無附加影響測試結果的外力，符合國家標準規定的流量計測試要求。 配備了計算機控制系統，可以對測試數據進行實時監控和記錄，同時生成測試報告和數據報表，方便用戶進行數據管理和分析。
二、流量計密封性試驗臺參數
試驗流量計口徑：DN20mm-DN300mm 之間的各種口徑的各種流量計等
試驗壓力：(0-1.0)MPa
裝夾方式：油壓裝夾
整體尺寸：不大于 2400mm*2100mm
供氣泵壓力范圍：（0-2.5）MPa
三、流量計密封性試驗臺特點
試驗臺提供遠程和手動兩種控制方式；遠程采集模塊采用 PLC 模塊采 集，采集壓力變送器的數值及控制閥門的開閉，其中 AI 模塊采用 A/D 16 位數 模轉換采集技術；手動控制即直接用設備面板上的按鈕進行控制試驗。
軟件將在穩定時間后比對輸入的表頭顯示壓力值與標準壓力值的誤差，并保持至系統數據庫在一點壓力測試完畢后，手動調整壓力至下一測試點。所有點測試完成之后，軟件自動生成報表，以文件的形式保存，以便查詢，也可以隨時打印輸出。
設備結構為豎向頂壓設計，流量計的裝卸可以在垂直方向上起降，方便輔助的吊裝設備的使用。
|
