一、產品介紹：

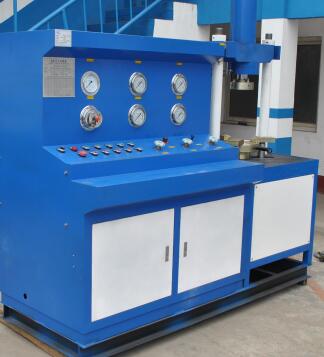

濟南思明特科技有限公司研發的立式閥門試驗臺為立式結構，下工作臺面分布三只抓缸，上橫梁配置頂缸，上橫梁可以推開，便于裝夾。適用所有類型閥門測試。 法蘭連接形式閥門密封試驗時，可視檢查泄漏點。所有過程開關閥及泵均通過電氣按鈕控制，試驗過程中只需按“按鈕”就可完成進氣、卸壓相應的動作，操作輕松。采用先進的傳感器和測量系統，可實現自動化測試和數據記錄，提高測試效率。同時，設備結構緊湊、操作方便，可適應大規模生產線上閥門檢測的需要。
二、立式閥門試驗臺參數
??
系統所需動力 |
壓縮空氣：1Nm3/min@6bar |
設備結構 |
立式結構，下工作盤抓缸，上橫梁配置頂缸。 |
適用閥門類型 |
閘閥、截止閥、止回閥、球閥 |
密封形式 |
端面密封 |
系統控制 |
繼電器方式，電氣按鈕控制水泵、過程開關閥
及夾緊動作 |
試驗介質開關閥 |
氣動閥 |
試驗介質管路 |
材質： 304，硬密封連接 |
高、低壓水泵 |
濕件材質：不銹鋼；高壓水泵為氣驅泵 |
壓力測量 |
多量程，精度 1.6 級 |
壓力控制精度 |
1% |
夾緊力 |
30Tons |
高試驗壓力 |
40MPa |
允許法蘭外徑 |
φ108~φ440 |
允許閥門結構長度 |
100~550mm |
三、立式閥門試驗臺特點
液壓控制系統的零部件均采用品牌液壓控制元件，以保證設備長期穩定性。
閥門裝夾過程中，裝夾所需動作通過電氣按鈕盒上按鈕來實現。操作方便。
高壓油泵采用氣驅泵，輸出壓力通過調節驅動氣壓大小來控制操作方面。該配置屬于無限期保壓系統，不用擔心因油壓下降導致“炸圈”現象。
液壓系統驅動壓力可調。
試驗臺底部配置水箱，試驗介質循環使用。
|
