本文介紹了氣制動系統(tǒng)用尼龍管應力開裂試驗方法。氣制動系統(tǒng)尼龍管應力開裂爆破試驗是指當有應力存在下尼龍管受化學試劑作用發(fā)生的降解現(xiàn)象，最終導致尼龍管的損壞。

試驗目的：測試尼龍管的耐化學性。

試驗要求：
需準備六根相同尺寸的尼龍管。
溶液：50%水、50%混合物（配比：氯化銅30%、氯化鈉20%、氯化鉀20%、氯化鋅30%）

試驗步驟：

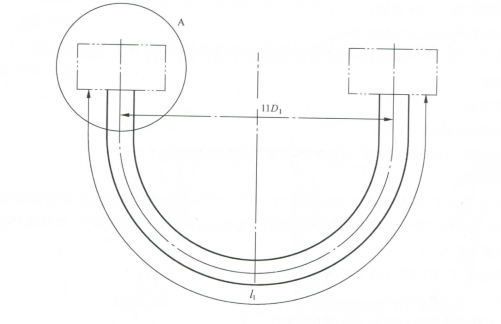

1. 在環(huán)境溫度下把測試件浸入溶液中5分鐘，并且避免管件和溶液接觸。（如果所示）

1. 取出測試件，放置于濕度大于85%，溫度60℃的環(huán)境下24小時，注意避免在管子上凝聚。
2. 重復七次前兩個步驟，其中有一次步驟的時間為72h。
3. 八次浸沒完成后，取出測試件放置24小時，檢查上試樣是否出現(xiàn)斷裂或者破裂現(xiàn)象。
4. 最后進行常溫爆破試驗。

性能要求：
試驗完成后應該無斷裂、破裂。

壓力單位的換算關系MPa，kPa，bar，psi

水壓與氣壓的壓縮率關系

水壓試驗與氣壓試驗的區(qū)別
