思明特G_A為公司在G系列的基礎上研發的新一代產品，與G系列相比其使用壽命更長，維護更加簡便，提高了客戶的使用體驗，其中換向閥采用數控機床生產的配件，維修更換更容易，且換向速度快，摩擦小。
|
驅動氣體壓力6BarM系列增壓泵參數表 |
型號 |
增
壓
比 |
出口
壓力
(bar)* |
入
口
A |
出
口
B |
輸出壓力巴 |
| 0 |
50 |
100 |
150 |
200 |
400 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
|
G6 |
6:1 |
48 |
1' |
3/4' |
29.91 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| G10 |
10:1 |
80 |
1' |
3/4' |
18.84 |
5.10 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| G16 |
16:1 |
128 |
1' |
3/4' |
12.05 |
5.32 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| G28 |
28:1 |
224 |
1' |
3/4' |
6.78 |
6.01 |
4.71 |
1.34 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| G40 |
40:1 |
320 |
1/2' |
3/8' |
4.71 |
4.02 |
3.04 |
1.98 |
0.89 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| G64 |
64:1 |
512 |
1/2' |
3/8' |
3.01 |
2.95 |
2.87 |
2.06 |
1.13 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| G80 |
80:1 |
640 |
1/2' |
3/8' |
2.44 |
2.35 |
2.12 |
1.76 |
1.03 |
0.65 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| G100 |
100:1 |
800 |
1/2' |
3/8' |
1.92 |
1.88 |
1.83 |
1.78 |
1.12 |
0.75 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| G130 |
130:1 |
1040 |
3/8' |
3/8' |
1.47 |
1.45 |
1.38 |
1.26 |
1.11 |
0.63 |
0.52 |
0 |
? |
? |
? |
? |
? |
? |
? |
? |
| G175 |
175:1 |
1400 |
3/8' |
3/8' |
1.08 |
1.02 |
0.97 |
0.85 |
0.81 |
0.78 |
0.65 |
0.34 |
0.02 |
0 |
? |
? |
? |
? |
? |
? |
| G255 |
255;1 |
2040 |
3/8' |
3/8' |
0.75 |
0.72 |
0.65 |
0.61 |
0.54 |
0.47 |
0.41 |
036 |
0.28 |
0.22 |
0.15 |
0 |
? |
? |
? |
? |
| G400 |
400:1 |
3200 |
3/8' |
3/8' |
0.48 |
0.46 |
0.45 |
0.42 |
0.39 |
0.37 |
0.32 |
0.29 |
0.27 |
0.26 |
0.25 |
0.19 |
0.16 |
0.14 |
0.08 |
0 |
Pa=驅動氣壓 Ps=輸入氣壓 Po=輸出氣壓 Pa=6bar·Ps=8bar
思明特氣動試壓泵應用范圍
- 管件，軟管，閥門，壓力容器，汽缸等提供靜態和爆破測試
- 航空航天附件維修后的靜態、動態測試
- 超高壓安全閥門校定
- 高壓閥門及井口裝置水中冒泡試驗
- 氣壓調節器的檢測
- 汽車制動系統測試
- 通信電纜充氣設備
?濟南思明特生產的氣動試壓泵 能夠滿足鉆井防噴器、采油（氣）樹和井口裝置、節流和壓井管匯等產品的出廠檢驗，并同時能夠滿足上述產品的功能試驗。本型號液壓試驗臺適用于石油工程的管材，防噴器、閥門、采氣井口裝置、管匯、井下工具及航空、科研機構和各個行業等各類壓力容器的氣密性檢測。設備遵循標準和要求：

二、試驗標準 :
SY/T5053. 1 ～ 2000 防噴器及控制裝置，防噴器；
SY/T5127 ～ 2002 井口裝置和采油樹規范；
API Spec 16A /ISO 13533 鉆通設備規范；
API Spec 16C 節流和壓井管匯；
API Spec 6A /ISO 10423 采油樹和井口裝置。
公共安全行業標準及部對安全防范工程管理要求
1、采用氣動試壓泵，壓力可調可控。
2、技術先進，結構設計合理。
3、全部鋼管連接，安全可靠。
1、驅動氣壓：0.1-0.69 MPa；
2、耗氣量：1m3/min
3、壓力測試范圍：0—210Mpa，根據客戶實際需求，選擇相對應的壓力。
4、工作介質：水/液壓油。
5、可根據客戶需求選擇配置便攜式自動記錄儀。
五、型號選擇
型號： |
試驗壓力 |
控制方式 |
試驗介質 |
| SUP_QDB_35 |
35MPa |
手動／自動 |
水/液壓油 |
| SUP_QDB_70 |
70MPa |
手動／自動 |
水/液壓油 |
| SUP_QDB_105 |
105MPa |
手動／自動 |
水/液壓油 |
| SUP_QDB_140 |
140MPa |
手動／自動 |
水/液壓油 |
| SUP_QDB_210 |
210MPa |
手動／自動 |
水/液壓油 |
| SUP_QDB_280 |
280MPa |
手動／自動 |
水/液壓油 |
高壓井下工具器密封檢測裝置采用氮氣做為試驗介質，適合石油天然氣生產的采油（氣）樹、防噴器、井口裝置、節流壓井管匯、 高壓閥門以及其他異徑連接裝置和井下工具的承壓完整性試驗。設備組成：高壓氣密封試驗系統裝置包括以下部分：低壓空氣系統、氮氣瓶組、高壓增壓系統、計算機控制系統、視頻監控系統等。

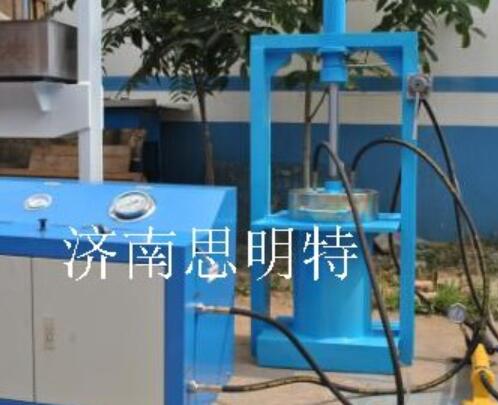

濟南思明特科技有限公司研發的瓷絕緣子孔隙性試驗裝置主要用高壓線路針式絕緣子、盤形懸式瓷絕緣子等各類絕緣子孔隙性試驗的設備。絕緣子孔隙性試驗機采用PID控制技術，能穩定可靠地提高標準要求所需的試驗壓力，具有使用簡單、安全可靠的優點。
|
