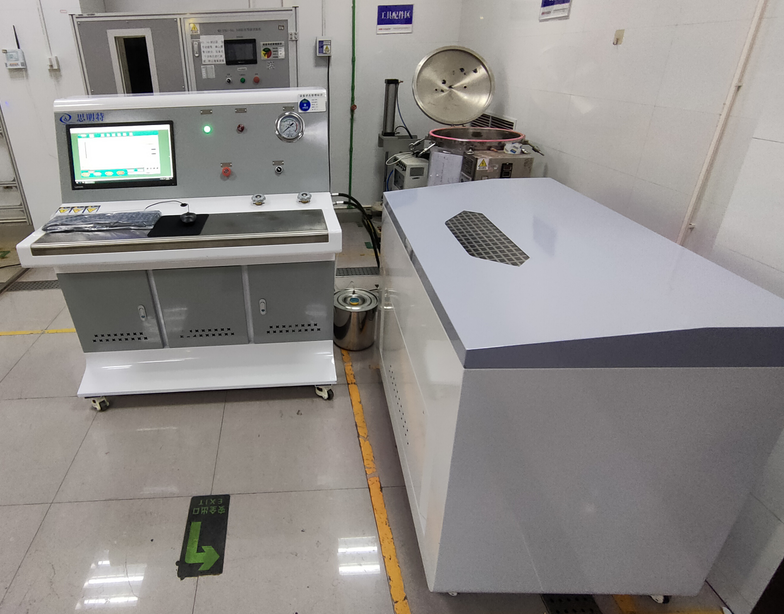

該設備用于汽車集成水壺或膨脹水壺的開啟壓力和泄壓速率測試、壓力循環測試，包括集成水壺的配件泄壓閥和真空閥。
該設備具備自動控制、數據采集存儲、屏幕顯示、試驗結果處理、實驗報表輸出等功能；
該設備測試過程中，測試壓力的試驗曲線隨著測試的進行，實時動態顯示在主控屏幕上；
可設定開啟時間和關閉時間報警限值，如開啟時間>1s或關閉時間>10s時報警顯示。
泄壓閥的開啟壓力和泄壓速率測試
集成水壺完全浸入水中，通入空氣(流量30-40L/h范圍內)至105kpa，保壓60s，不允許泄漏。
繼續通氣(流量小于1.8L/h)，至泄壓閥開啟。
此時泄壓閥開啟時的壓力為開啟壓力，閥壓閥從開始打開到完全打開所需的時間為開啟時間，
閥壓閥開始開啟后到泄壓閥完全恢復關閉所需要的時間為關閉時間。
顯示泄壓閥開啟壓力、開啟時間、和關閉時間、供氣流速與時間的數據及曲線，
并顯示出泄壓閥開啟壓力、開啟時間、和關閉時間。
可通過設置并控制輸入空氣的速率,達到指定壓力(如105kpa)后，可根據設置的小流量繼續通氣至降壓閥開啟，
實時顯示空氣流速、壓力曲線，通過壓力曲線實時顯示泄壓閥開啟壓力和時間、泄壓閥的關閉時間。
泄壓閥的壓力循環測試
將集成水壸充滿冷卻液，旋緊蓋子,放入95±5℃下;
向水壺內加壓，使泄壓閥開啟運行4000個壓力周期;
每個壓力周期包括加壓至至105kpa，直到泄壓閥開啟，水壺內壓力泄放到常壓，再加壓到泄壓閥開啟，依此循環。
監控壓力蓋正常加壓、泄壓曲線，不能正常泄壓或加壓時報警并顯示錯誤信息。
可通過設置并控制輸入空氣的速率,達到指定壓力(如105kpa)后，可根據設置的小流量繼續通氣至降壓閥開啟，
實時顯示空氣流速、壓力曲線，通過壓力曲線實時顯示泄壓閥開啟壓力和開啟時間、泄壓閥關閉時間，壓力循環次數。
真空閥的開啟壓力和泄壓速率測試
集成水壺放置在室溫條件下，抽出樣品中的空氣至-2kpa，保壓60s,不允許泄露。
繼續抽氣，至真空閥開啟。
此時真空閥開啟時的壓力為開啟壓力，真空閥從開始打開到完全打開所需的時間為開啟時間，真空閥完全開啟后到閥門完全恢復關閉所需要的時間為關閉時間。
顯示真空閥開啟壓力、開啟時間、和關閉時間、供氣流速與時間的數據及曲線，并顯示出真空閥開啟壓力、開啟時間、和關閉時間。
|
