低溫彎曲試驗
1試驗要求
目視檢查,軟管外覆層不應出現龜裂或裂紋。.
2試驗裝 置
該試驗裝置為一芯軸,軟管內徑為3.2 mm時,芯軸直徑為76.2 mm+6 mm;軟管內徑為4.8 mm時,芯軸直徑為88. 9 mm+8 mm。
3試驗程序
3.1 將平直狀態的軟管連同6.10.2規定的芯軸在-45C~-48C溫度下調節70h~72 h.然后仍在此溫度下,將軟管在3s~5s內均勻地繞在芯軸上,至少?gòu)澢?80°。
3.2目視檢查制動軟管的外覆層是否出現龜裂或裂紋。
動態條件下耐臭氧試驗
1試驗要求.
在最為苛刻的應力條件下,目視檢查軟管的外覆層,不應出現龜裂或裂紋,帶箍部位或帶箍附近的部位可忽略不計。
2試驗裝置
在試驗開始前,軟管組合件試樣應在無應力條件下,于27C士6C的溫度下至少預調節24 h.
4試驗程序

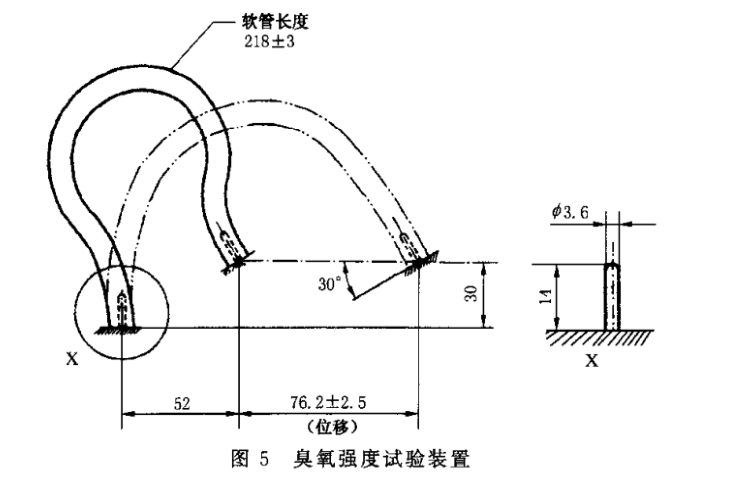

將軟管組合件裝配到動態臭氧試驗機上,并應滿足圖5所示的相應位置和屈撓參數。將長度為218 mm士3 mm的軟管組合件插人臭氧試驗裝置上定位銷,直至軟管組合件接觸到定位銷底部時為止,用帶箍將軟管組合件牢固地固定在定位銷上。
2將試驗機和軟管組合件放置到含有臭氧與空氣穩定混合氣體的臭氧箱里,臭氧分壓為100 mPa士10 mPa(每?jī)|萬份體積的空氣中含100士10份臭氧),臭氧箱內空氣溫度應為40C士3℃。.
3當臭氧箱內達到規定 的臭氧濃度并且在試驗機放人臭氧箱的時間不超過1 h的時候,開始進行屈撓試驗。屈撓速率應為0.3 Hz士0.05 Hz。屈撓行程應為76.2 mm土2.5 mm。屈撓試驗時間應為48h士10 h。
檢查軟管組合件外覆層的龜裂情況。
|
