氣瓶外測法水壓試驗機
一、應用范圍： ???????
濟南思明特根據 國標GB/T9251-1997《氣瓶水壓試驗方法》，鋼制無縫氣瓶定期檢驗與評定GB/T13004-2016，GB/T9251-2010《氣瓶水壓試驗方法》和CGA C-1《壓縮氣體氣瓶的水壓試驗方法》中對氣瓶水壓試驗方法、試驗裝置和操作方法都作了詳細的規定，本裝置嚴格按照我國氣瓶水壓試驗標準和美國DOT法標準研制，與傳統的手動外測法裝置比較，計算機控制外測法裝置具有數據采集的實時性和高精度的優點。可以進行數據實時顯示，試驗完畢后保存，查詢等功能。
車用天然氣瓶分為無縫鋼瓶、纏繞式氣瓶（常見的生產廠家如北京天海、重慶益峰等等），設備主要測試產品在耐壓下的全變形量，殘余變形量，變形率等技術參數?？蓪?duì)數據進行查詢追蹤，方便快捷。

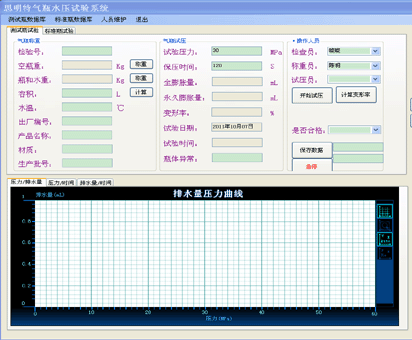

二、軟件控制界面
三、設備特點
1.氣瓶外測采用氣動液體方式增壓，接液部分采用不銹鋼材質；
2.多種不同型號的水護套，滿足多種測試規格的要求；
3.高精度驗校壓力表對檢測壓力表進行校驗；
4.軟件具有友好用戶界面，免除人為錯誤，記錄相應的試驗壓力、膨脹量；
5.整個水壓試驗結束時，計算機采集到了初始水位、高水位、高壓力以及結束水位，通過上位機的計算就可 以得到氣瓶的全變形值、殘余變形值和殘余變形；
6.電子稱重裝置代替原來的量管，電子數字式傳感器能精確讀出壓力和膨脹量；
四、技術參數
產品名稱 |
氣瓶水壓試驗機 |
產品型號 |
SUP_QP_M80 |
基本原理 |
由濟南思明特氣動增壓泵SUP_M_80進行增壓，在增壓的同時，氣瓶有定膨脹量，電子天平記錄膨脹數值，計算機軟件同時記錄壓力曲線，排水量曲線，到一定壓力后自動停止加壓，進入保壓階段，然后卸掉壓力，電子天平稱重殘余水量，后計算出殘余變形率。 |
性能參數 |
試驗壓力 |
0~50MPa |
控壓精度 |
試驗壓力值上限的+1％，下限的-1％ |
壓力值分辨率 |
0.1MPa |
稱重精度 |
0.1g |
試驗介質 |
水 |
壓力控制方式 |
計算機控制 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
配備兩個試驗水套，一套增壓及控制裝置 |
溫度顯示 |
平均差0.1℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
增壓系統，壓力控制系統，稱重系統，電腦控制系統，水套 |
適用范圍 |
纏繞瓶，鋼瓶等 |
qipingshiyanji-q
呼吸氣瓶檢測裝置主要用于呼吸氣瓶的試驗，包括呼吸氣瓶水壓試驗，氣瓶烘干，氣瓶清洗，氣瓶瓶閥裝卸，氣瓶倒水，氣瓶灌水等裝置。
氫氣氣瓶水壓試驗系統主要用于氫氣氣瓶的水壓耐壓試驗。本試驗機可選擇計算機控制和手動控制。具有試驗數據的自動采集和處理功能，自動建立試驗數據庫，可隨時查詢，數據可以長期保存，并可以打印出完整的試驗報告和試驗曲線。
液化石油氣瓶液壓爆破試驗臺主要用于液化石油氣瓶和其他壓力容器的體積膨脹測量。計算機控制的液壓試驗儀表，操作簡單。本試驗臺長期運行可靠和穩定性極高，一路多口試驗效率高，使用成本低、經濟效益好。
相關產品
氣瓶水壓試驗機國標GB/T9251《氣瓶水壓試驗方法》，鋼制無縫氣瓶定期檢驗與評定GB/T13004-2016，GB/T9251-2010《氣瓶水壓試驗方法》和CGA C-1《壓縮氣體氣瓶的水壓試驗方法》中對計算機控制外測法裝置具有數據采集的實時性和高精度的優點。可以進行數據實時顯示，試驗完畢后保存，查詢等功能。
相關技術資料
相關產品：
???????氣瓶水壓試驗機可供各種高壓氣瓶做外測法水壓試驗之用。通過試驗，可精確測出氣瓶的容積殘余變形率，以保證氣瓶的安全使用。遵循標準:B/T9251-1997《氣瓶水壓試驗方法》和CGA C-1《壓縮氣體氣瓶的水壓試驗方法》
更多詳情請點擊：氣瓶水壓試驗機
板式熱交換器打壓裝置是在板式熱交換器解體檢查工作中使用的專用工具，用于板式熱交換器檢修后的水壓試驗。
詳細進入 板式熱交換器打壓裝置技術要求
氣瓶的靜態蒸發率測試儀，測試過程及測量數量按照GB/T18443.5-2010《真空絕熱深冷設備性能試驗方法第五部分:靜態蒸發率測量》文件要求進行'測試方法采用氣體質量流量計方法，產品用于真空絕熱深冷壓力容器、真空絕熱深冷氣瓶、真空絕熱管及管件、真空絕熱深冷設備的靜態蒸發率測量的靜態蒸發率測試。
相關技術資料 ：
臨時進口氣瓶檢查要求
焊接氣瓶的無損檢測

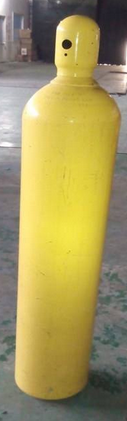

標準瓶用于校驗氣瓶外測法水壓試驗機的用途，規定標準氣瓶的水壓試驗殘余變形率為0.標準鋼瓶可用于呼吸氣瓶以及普通無縫氣瓶的水壓設備校驗。
