一、應用范圍：
???????

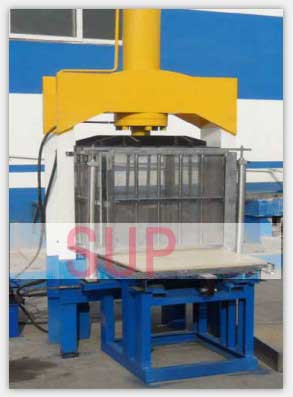

濟南思明特開發的外殼水壓試驗機可以進行防爆外殼水壓試驗試驗,根據GB_3836[1].2-2010爆炸性氣體環境用電氣設備_第2部分中的15.1.2.靜壓試驗，打壓壓力1-2Mpa，設定時間達到時間后自動卸壓，夾緊力高噸位600T，廣泛用于各種防爆電器外殼，防爆開關，變頻器，軟啟動開關等殼體的水壓試驗。

二、設備構成
1.水壓試驗機打壓裝置，采用大流量增壓泵打壓。壓力2Mpa，可 調節。
2.壓緊裝置，采用液壓站自動壓緊。高噸位達到600T的壓力。
3.推車輸送裝置?？梢詫⒈粶y(cè)試防爆外殼放到推車上自由移動。
4.充水裝置，快速大流量充水。
1、配備控制裝置，可輕松實現輸出壓力、時間 可調、可控。
2、技術先進，結構設計合理。自動壓緊無需人工操作壓緊。
3、可配備自動數據采集系統，觀察壓力曲線，打印報告。保存壓力測試數據到excel表格。方便以后查閱。
1、數據記錄：可選擇人工記錄與電腦記錄。
2、壓力：2Mpa，壓力在一定范圍內可以調節。
2、夾緊力：600T壓力，可以根據被測試件的大小選擇相應的壓力噸位數。
3、時間控制：通過時間繼電器控制時間，達到一定壓力后自動卸壓。
4、工作介質：水。
5、可根據客戶需求配置數據采集系統
五、型號選擇
產品名稱 |
防爆電器外殼水壓試驗機 |
產品型號 |
SUP_WK_30,SUP_WK_50,SUP_WK_100,SUP_WK_150.
SUP_WK_200,SUP_WK_400,SUP_WK_600,(注：后邊數字代表壓力值) |
基本原理 |
由高壓液壓站提供夾緊動力,將被測件夾住,然后水壓試驗機提供液體壓力, |
性能參數 |
試驗壓力 |
0~2MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率1秒 |
試驗介質 |
水 |
壓力控制方式 |
液壓驅動 |
操作方式 |
手動控制 ，電腦控制 |
試驗標準 |
GB_3836.2-2010 |
時間控制 |
自動保壓，試驗完畢自動卸壓 |
試樣安裝方式 |
底座可根據需要進行液壓小車運送被測件 |
適用范圍 |
煤礦防爆電器外殼,變頻器,高爆開關,軟啟動開關.等各種防爆電器外殼水壓試驗 |
相關產品
流量計法蘭筒體水壓測試機
?流量計殼體、筒體水壓試驗，用于檢測各種流量計（包括渦街流量計，轉子流量計，，電磁流量計等）的外殼筒體的水壓試驗，測試流量計筒體本身的耐壓強度，試驗壓力可到10MPa，極限壓力值可到40MPa...更多資料介紹
板式熱交換器打壓裝置是在板式熱交換器解體檢查工作中使用的專用工具，用于板式熱交換器檢修后的水壓試驗。
更多詳情請點擊 板式熱交換器打壓裝置技術要求

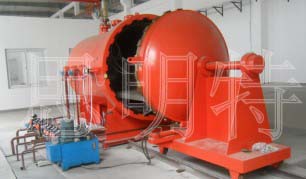

濟南思明特開發的內部點燃不傳爆試驗臺設備采用計算機控制，參考標準：GB_3836.2-2010_爆炸性環境_第2部分：由隔爆外殼保護的設備中15.2內部點燃不傳爆實驗。用于檢查當被測試殼體內部點然后，查看外部氣體是否被引爆破的設備。
