一、應用范圍： ???????
濟南思明特彎曲疲勞試驗機采用計算機控制可進行波紋管、軟管等產品得彎曲疲勞試驗，產品設定試驗次數和試驗壓力。參考試驗標準：GBT 14525-2010 波紋金屬軟管通用技術條件。
二、控制方式
設備采用計算機控制，可進行彎曲疲勞試驗。 設定試驗次數和試驗壓力，設定好后通過計算機進行自動控制，當有被測件破裂后系統自動停止試驗?？梢暂敵鲈囼?yàn)報告，保存試驗數據。
1、電壓：220V/50HZ；外接氣壓：0.8Mpa；
2、試驗產品的裝夾：手動安裝。采用螺紋密封。
3、水源系統：采用氣動增壓泵來供應水壓。
4、水源：靜壓力范圍：1.5-2.5Mpa(靜壓)，配置氣動增壓泵。比例1：5
0.3Mpa氣壓等于1.5Mpa水壓；
5、常溫水；

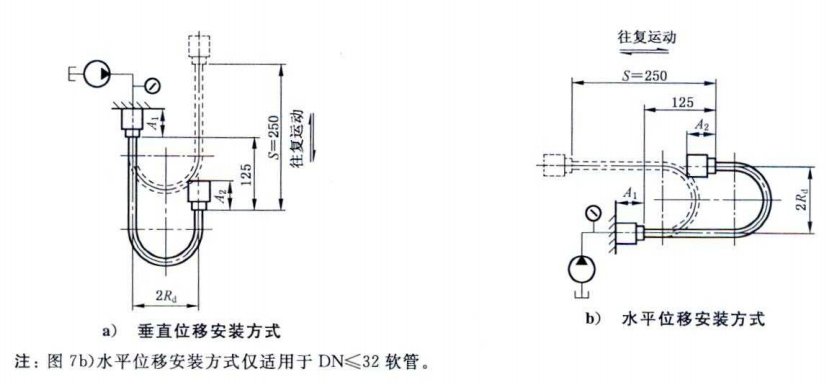

6、工位：雙工位。DN15-DN25C垂直方式，DN32-DN50水平方式
7、運作系統：采用滑塊系統控制，速度可設置。
8、測試時間設置：1-999S
9、試壓：DN15-DN50
10、工裝夾具行程：L=150-850mm
彎曲疲勞試驗機報警裝置
1、配置系統：采用進口壓力傳感器0.5%檢測產品泄漏，采用進口模塊采集數據，在觸摸屏中顯示與設定。
2.功能測試：測試范圍1.5-2.5Mpa，設置報警參數0.1Mpa；（進來的壓力低于保壓的壓力就會報警，比方讀取進來的壓力1.5Mpa，在測試過程中，壓力位1.4Mpa，設置的報警壓力為0.1Mpa，會自動報警，說明產品泄漏）
五、試驗機選擇
產品名稱 |
彎曲疲勞試驗機 |
產品型號 |
SUP_PLXT |
基本原理 |
通過往被測件內部注入一定壓力得液體，通過計算機控制氣缸來實現彎曲疲勞的建立。當系統進行疲勞試驗時，系統自動控制 |
性能參數 |
試驗壓力 |
0~3MPa（壓力可選） |
控壓精度 |
1%-2% |
壓力值分辨率 |
0.01MPa |
壓力傳感器 |
1HZ |
試驗介質 |
清水 |
壓力控制方式 |
計算機 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1-2路 |
次數控制 |
1次 |
試樣安裝方式 |
螺紋連接 |
結構組成 |
壓力控制系統，工件安裝裝置，手動控制 ，電腦控制 |
適用范圍 |
波紋金屬軟管、膠管 |
相關產品：
濟南思明特科技有限公司研發的金屬管材彎管試驗機完全滿足按GB/T 13793-2008《直縫電焊鋼管》、GB/T 3091-2015 《低壓流體輸送用焊接鋼管》、GB/T 8163-2008《輸送流體用無縫鋼管》、CJ/T 136-2007《給水襯塑復合鋼管》、CJ/T 120-2008（2016）《給水涂塑復合鋼管》、GB/T 28897-2012《鋼塑復合管》、GB/T 5135.20-2010《自動噴水滅火系統 第20部分涂覆鋼管》標準對金屬管材的（抗）彎曲性能項目檢測。
|
