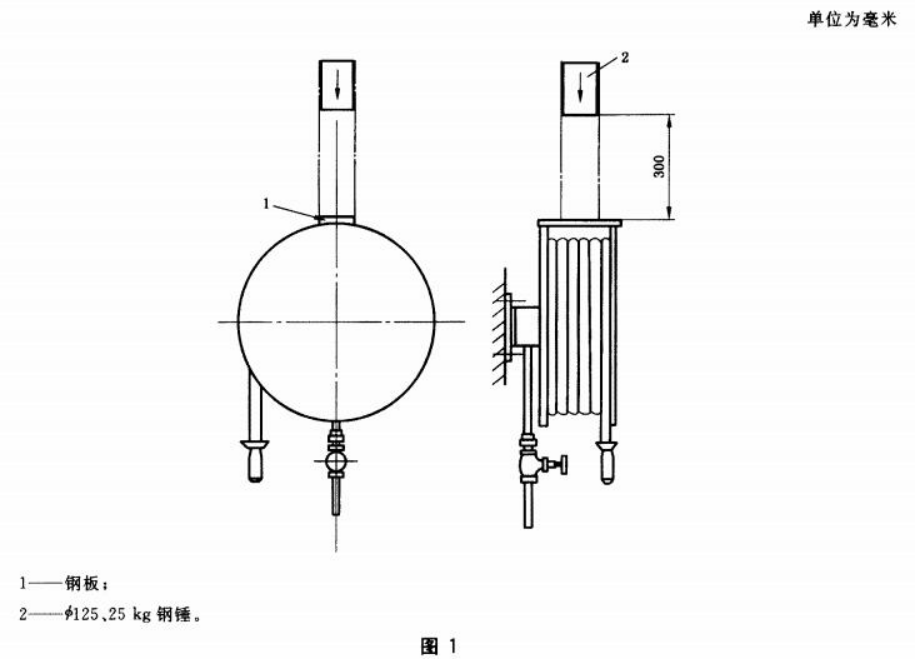

按制造廠規定的安裝方法,將試樣固定安裝在沖擊試驗架上,使試樣通路灌滿水,然后將截面為100 mm×25 mm,長度比卷盤兩側板間距略長的鋼板平放在兩側板上;將質量25 kg、直徑125 mm的鋼錘從距離鋼板上平面300 mm處自由落下沖擊鋼板1次,落點為兩側板中央位置。沖擊后再按6.2進行試驗,其結果應符合規定。

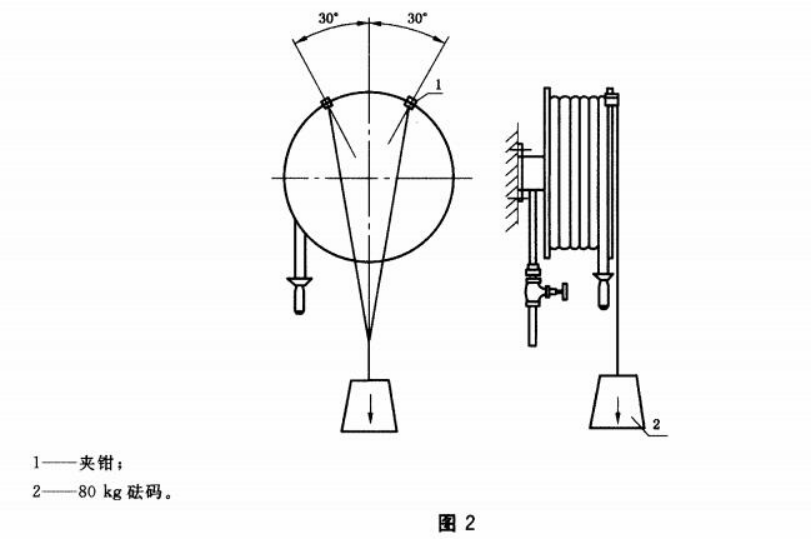

按規定安裝試樣并灌水。如圖2所示在卷盤側板上懸掛質量為80 kg砝碼。72 h后去除砝碼,再按規定進行試驗,其結果應符合規定。旋轉軸僅為1個支承點的卷盤,懸掛點應距支承點最遠。旋轉軸多于1個支承點的,懸掛點應通過各支承點的支承中心。
試驗要求:試件在額定工作壓力下,任何部位均不得滲漏,軟管纏繞軸應不發生明顯變形。試驗后軟管卷盤應能正常使用。干粉軟管卷盤還應按規定進行氣密性試驗。試件在額定工作壓力下,任何部位均不得滲漏,軟管纏繞軸應不發生明顯變形。試驗后軟管卷盤應能正常使用。
|
