自動吊裝裝置：
重錘自動吊裝裝置，采用懸臂吊結構。懸臂一端固定在桁架大梁上，可繞支點轉動，轉動角度可根據限位機構調整，大梁采用20#工字鋼，保證剛度和強度，懸臂上方增加加強鋼梁，保證使用的穩定性。吊裝裝置使用電動環鏈葫蘆，可上下左右運動，運行平穩，性能可靠，且噪音較低。大梁遠端設電氣限位機構，增加機械擋塊，防止電動環鏈葫蘆滑落。結構示意圖見下圖。

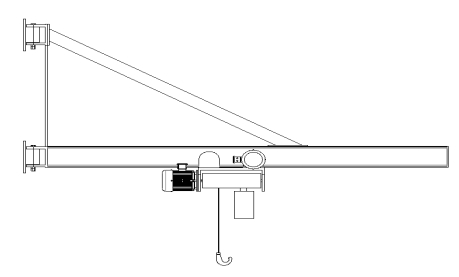

?自動吊裝裝置結構示意圖

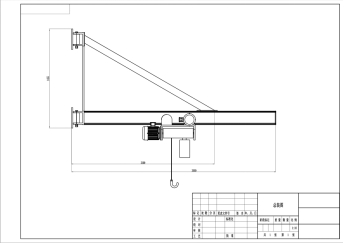

自動吊裝裝置結構示意圖
升高衍架
對衍架的改造主要是在現有高度上增加2m；加高結構示意圖如圖5-12所示，骨架加件均采用60角鋼，底部八個面與桁架搭接，調整好高度和垂直度后載焊接在桁架上。


?自動吊裝裝置結構示意圖
