一、產品介紹：

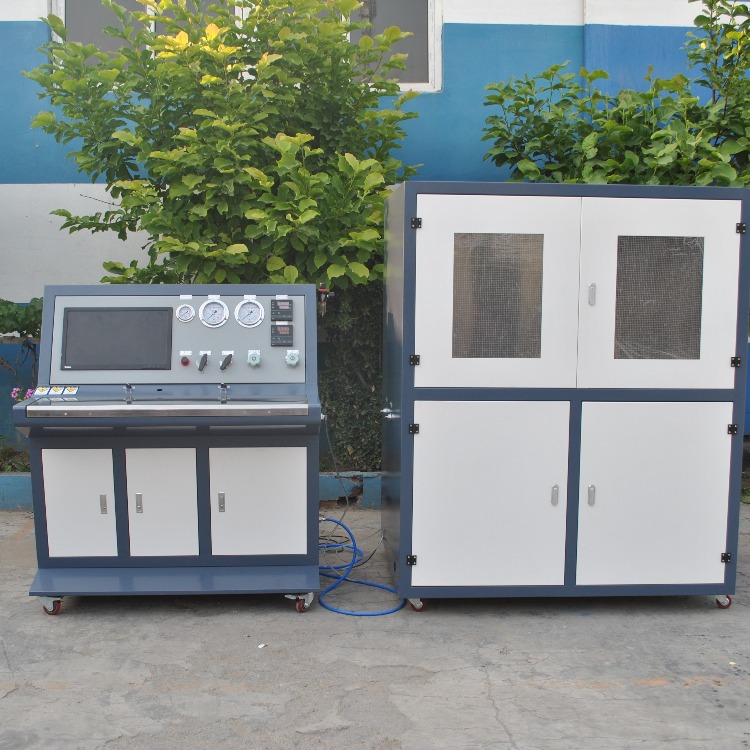

濟南思明特科技有限公司研發的液冷板流阻試驗機主要用于液冷板的流量流阻性能試驗。本試驗機管路采用開放式系統，安裝靈活方便，建設維護成本低，安全性能高。測試系統可實時顯示壓力-時間曲線，自動完成試驗過程，計算試驗結果，保存試驗數據。
液冷板流阻試驗機可應用于多種領域，如材料科學、工程設計和流體力學研究等，用于評估不同材料表面的流動性能和摩擦特性，對于優化流體系統設計和材料選擇具有重要意義。
二、液冷板流阻試驗機參數
試驗介質：防凍液、清水
試驗壓力：0.1-4Mpa
實驗工位：1工位
差壓傳感器測量范圍：0.1-10.0Mpa
壓差精度：±0.1%F.S
流量測試范圍：0~16m³/h
壓力測量精度：±0.5%F.S
三、液冷板流阻試驗方法
1, 采用50%體積濃度乙二醇水溶液，常溫下,通入16+0.5L/min流量, 測試進出水口流阻值，結果應滿足流阻測試要求。
再分別將流量設置為2+0.5L/min.4+0.5L/min、 6+0.5L/min. 8+0.5L/min、 10+0.5L/min、 12+0.5L/min、 14+0.5L/min、 16+0.5L/min、 18+*0.5L/min, 測試進出水口流阻值
并記錄。低溫下(-15°C) ，流量為8L /min的條件下水阻(總成包括管路、法蘭盤及冷板芯體)
2，冷板組件層級測試包括管路、法蘭盤、水冷接頭及冷板芯體，外置水冷法蘭盤設計需要增加固定工裝，下同。
采用50%體積濃度乙二醇水溶液，將電池系統在25°C下進行環境適應，靜置至電池單體溫度與設定目標溫度差值在+2°C之間，連接水冷機與電池系統進、出口，且進、出口
具備采集壓力的功能(壓力采集設備精度+1kPa);
設置水冷機冷卻液溫度為-25°C、 -7*C. 0°C、 10°C、 15'C、 20°C、 25°C、 40°C, 流量10L/min、15L/min、 20L/min、 25L/min. 30L/min, 待溫度、流速穩定時，記錄電
池系統的進、出口壓力并計算壓降; (總成包括管路、法蘭盤及冷板芯體)
liuliangshiyanji-l
發動機電機水泵可靠性以及耐久試驗機主要用于發動機電機水泵的可靠性試驗、耐久性等綜合性能試驗。試驗參數可以通過試驗儀表及觸摸屏進行設置。微電腦集成采集卡，自動采集、處理數據，可以隨時采集保存數據，隨時查詢數據，并打印出試驗結果。
濟南思明特科技有限公司研發的水冷板流量流阻測試臺通過系統采用高壓柱塞泵作為動力源，氣動調節閥作為壓力調節閥，系統的壓力、流量通過變頻器變頻進行精準調節，達到要求，可實現穩定可控制的液體流量，進而通過外接差壓變送器方式測量工件的流阻值。
油嘴偶件流量測試臺是為了實現針閥體和針閥偶件的自動測量，確保流量滿足設計要求。本裝置包括半自動測量工位和針閥體、油嘴偶件的全自動測量工位，兩測量工位通過切換油路來實現輪流工作。半自動測量工位為手工上下料，全自動測量工位為機械手自動上下料。
|
