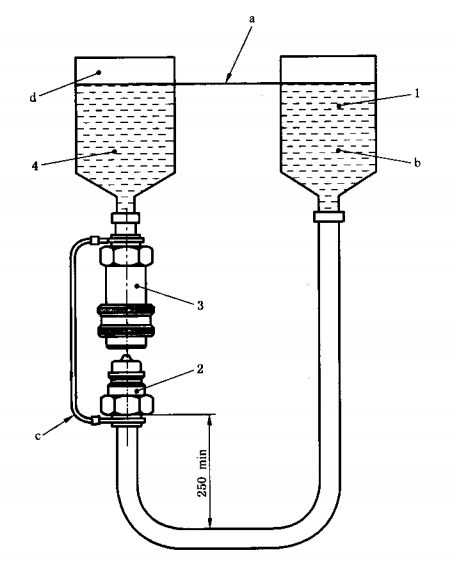

液壓快速接頭的空氣包含量測試原理圖

1：裝有液體的頂部開口容器
2：陽接頭
3：陰接頭
4：裝有試驗液體的封閉測量容器
a：當取讀數時，液面必須一致
b：如果在該容器中出現氣泡，則試驗應重新做，因為空氣將會聚集在接頭中
c：用于防止陽接頭突然下降到250 m m /m in 以下
d：空氣截留量的差異代表總的空氣包含量

試驗方法：

1. 如圖所示將接頭總成放入試驗裝置中。 記錄封1和4的液面高度，兩個液面a應一致。
2. 斷開（接頭斷開后排出泄漏液）和連接接頭總成。每一斷開、連接循環以后，輕輕敲打接頭總成以清除其內部全部氣泡。
3. .重復進行第2步驟，直到量筒中液面下降10 個刻度。 在接頭連接狀態，垂直調節頂部
   開口容器以使液面一致。 記錄量筒液面高度

   用第1步驟中所記錄的液面高度值減去第3步驟中所記錄的液面高度值，再除以斷開、連接循環次數，即為每次斷開、連接循環空氣含量的數值。
   將每次每次斷開、連接循環空氣含量的數值記錄到試驗報告中。
