一、應用范圍??
濟南思明特制動軟管脈沖試驗臺主要用于以下零部件的出廠檢測：汽車軟管類： 轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、渦輪增壓系統軟管、工程液壓軟管；航空軟管和管匯等管件的脈沖試驗。參考標準：GB 16897-1997《制動軟管》， GB/T7127.1-2000、GB/T7127.2-2000《液壓制動系統用制動軟管組合件》。制動軟管脈沖試驗臺具有多種功能，如可對試驗壓力、試驗溫度、試驗次數等參數進行控制，也可在一定范圍內任意調控，并對異常情況自動處理。試驗完畢后，還可以打印試驗報告。
二、基本參數
1. 試驗介質：油、水或乙二醇混合液
2. 脈沖壓力：0-70Mpa（可以調節）
3. 壓力控制精度：0.01bar
4. 脈沖頻率：5~30 次/分 （可調）
5. 脈沖壓力波形：基本方波(或梯形波),脈寬調節可以按照貴公司要求進行。
6. 試驗介質溫度：室溫～130℃（根據客戶要求）
7. 試驗次數打到10 萬次以上（連續一次），可以連續工作時間30 天
以上，進行密封性能試驗，不得出現泄漏或變形情況
三、設備構成
本試驗臺由3 個主要部分組成：
1． 液壓系統：循環泵、脈沖發生器。
2． 試驗柜：主要用于安裝待試驗的被測件，調壓及系統壓力指示。
3． 電器控制柜及計算機測試系統：?jiǎn)?dòng)按鈕和儀表均安裝在操縱臺上，便于集中控制和監測情況，計算機系統可以采集試驗壓力波形、試驗次數、脈沖頻率等參數且具備報表打印功能，并有故障通告功能。
四、型號選擇
產品名稱 |
制動軟管脈沖試驗臺 |
產品型號 |
SUP_MCSYT |
基本原理 |
根據不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行脈沖試驗。 |
性能參數 |
試驗壓力 |
0~70MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.01bar |
脈沖頻率 |
5-30次/分 |
試驗介質 |
水或液壓油 |
操作方式 |
電腦控制 |
控溫精度 |
平均差±1℃，偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，電腦控制 |
適用范圍 |
制動軟管，膠管，散熱器，中冷器，冷凝器等 |
換熱器脈沖試驗臺可對試驗壓力，試驗溫度，試驗次數等進行控制，試驗壓力4Mpa，主要用于換熱器的疲勞脈沖試驗?？梢匀^程實現自動控制，并記錄試驗過程的壓力數據，打印試驗報告。

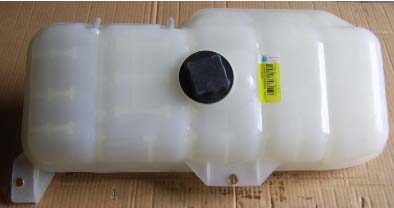

膨脹水箱壓力循環試驗用于檢測汽車膨脹水箱的壓力循環疲勞壽命，內部采用高溫水乙二醇混合液，壓力30-125-30KPa，實驗次數5萬次。
詳情點擊 膨脹水箱壓力循環試驗
衛生衛生潔具軟管抗脈沖性試驗、軟管耐老化試驗、耐冷熱循環性試驗、抗拉伸性能試驗機以及耐老化性能實驗，滿足實驗標準：GBT 23448-2009 衛生潔具軟管。
衛生潔具軟管抗脈沖性試驗-衛生潔具軟管耐老化試驗-衛生潔具軟管耐冷熱循環性試驗
maichongshiyanji-m
液冷板微通道管壓力交變?cè)O(shè)備主要用于液冷板，直冷板，微通道管的脈沖試驗、壓降（流阻）試驗、耐高溫/耐低溫試驗、環境高低溫交變?cè)囼?yàn)、介質溫度交變?cè)囼?yàn)、脈沖/介質溫度交變耦合試驗。
濟南思明特科技有限公司研發的液冷板壓力交變?cè)囼?yàn)機主要用于液冷板的壓力交變?cè)囼?yàn)，用于檢查產品材料的溫度、壓力變化后是否有故障、質量變化、工作可靠性等。試驗機采用微機控制，軟件顯示，操作簡單，顯示清晰，自動報警等功能，是各科研機構、國家質量檢驗機構、液體冷卻板制造商必要的檢測儀器。
濟南思明特科技有限公司研發的冷卻水管PVT測試臺是一種帶有線性和偏心運動裝置的壓力脈沖試驗機，主要用于冷卻水管的PVT測試。本測試臺配備思明特?cái)?shù)據采集軟件，具有數據、報表處理功能，提供面向圖形排版的專用報表編輯工具，具有操作靈活、簡單易學的特點，能方便的打印試驗曲線及試驗值。
凈水機循環壽命測試機主要用于凈水機的循環壽命及水錘性能測試。本測試機箱體采用全不銹鋼材質，透視窗口。微機電腦控制，實時顯示當前壓力及曲線，試驗數據；壓力、時間、次數等自動記錄存儲，生成試驗報告保存打印及查詢功能；試驗異常報警停機。
航空導管水錘脈沖試驗機主要用于航空導管的水錘脈沖試驗。通過模擬航空導管通的實際工作狀況，按照相關技術標準和要求對其進行測試，檢定管材的使用性能。本試驗機具有試驗數據的自動采集和處理功能，自動建立試驗數據庫，可隨時查詢，數據可以保存。
氫氣反復加壓測試系統用于氫氣能源汽車的相關測試，包括氫氣閥門，減壓閥，氫氣接頭，氫氣相關配件等。 產品試驗壓力最高80MPa，可以自動增壓并進行氫氣的加壓。系統配置有相關的自動控制系統，通過自動控制進行壓力增壓泄壓，并配置有相關的溫度箱體模擬高低溫環境。系統配置的軟件為控制開發。用于檢測氫氣相關耐壓部件的壽命測試以及氫脆等測試目的。
其他產品：液壓軟管脈沖試驗臺主要用于液壓軟管、冷卻水管、轉向管、空調管、燃油管、暖風軟管等管材的脈沖試驗，可根據需求選擇計算機控制或者手動控制，配備專用的數據采集系統，實時顯示各參數，打印試驗報告，保存試驗數據。
|
制動軟管檢測還包含以下裝置
